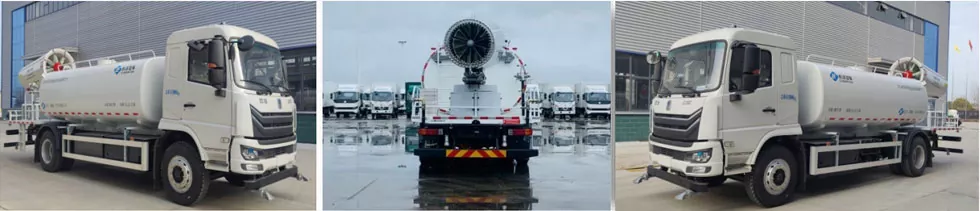

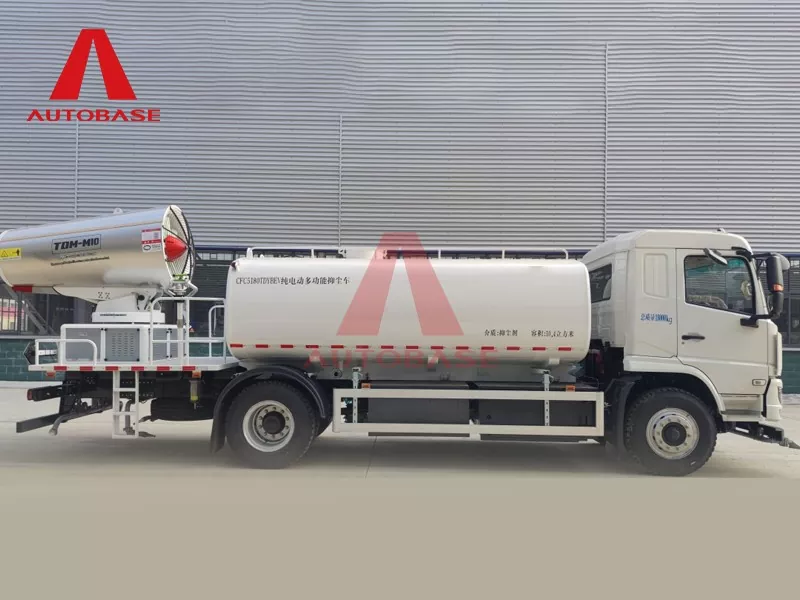

18 톤의 다기능 먼지 억제 차량

1) 녹색 분무, 분무 분무, 저압 세척, 녹색 관개 등과 같은 스프레이 먼지 억제 및 청소의 여러 기능이 있습니다. 스프레이 시스템은 강한 바람, 양호한 원자화 효과 및 넓은 범위를 갖습니다. 저압 세정 시스템에는 전면 오리 빌 세척, 중간 원뿔 노즐 세척, 후방 급수, 후방 녹색 관개 및 후방 작동 물 대포가 장착되어 있습니다.

2) 섀시는 Geely Remote Co., Ltd.에서 생산 한 18 톤의 다기능 먼지 억제 차량 타입 II 자동차 섀시로 수정되며, 기동성, 281.91kWh의 섀시 전력 및 고 에너지 밀도가 높습니다. 이 섀시는 현재 중국에서 가장 진보되고 안정적인 전기 상업용 차량 섀시입니다.

3) 섀시 모터는 120/180/CRRC 시간 모터를 채택하며, 정격 전력은 80kW이며 정격 속도는 1270r/분입니다.

4) 워터 탱크의 총 부피는 8.16m³이고 총 용량은 7.4m3이고 유효량은 7m³입니다. Q235B 고품질 탄소강으로 만들어진 탱크 바디 재료 두께는 4mm, 헤드 두께는 5mm이며 탱크는 용접됩니다. 유한 요소 분석은 신뢰할 수있는 구조적 강도에 기초하여 경량을 달성하는 데 사용됩니다. Aksu Paint는 표준이며 좋은 방지 효과가 우수합니다.

5) 윈드 건 급수 공급 및 저압 물 회로는 워터 펌프를 공유합니다. 새로 설계된 "총알 모양의 에어 포일 전환 저 잡기 임펠러 윈더 윈더 풍력 총"은 스프레이 거리가 최대 100m이고 피치 각도 범위는 -10 ° ~ 60 °입니다.

매개 변수

6) 저압 세정 시스템. 저압 워터 펌프는 모터에 의해 구동되며 전원은 섀시를 통해 취하지 않으므로 작동 속도는 제한되지 않습니다. 전면 오리 빌, 중앙 원뿔 플러시 노즐, 후방 급수, 후방 관개 및 물총 기능이 장착되어있어 다양한 작업 조건의 요구를 충족시킵니다.

7) 차량은 "버스 배포 제어, 차량 내 권한 할당 및 다중 점 운영"을 채택합니다. 운전실의 통합 제어 박스 및 디스플레이 스크린은 차량의 모든 작동 기능을 제어 할 수 있습니다. 운전실 밖에서 부분 작동 제어가 필요한 경우 작동을 위해 "원격 제어"또는 "버스 패널"으로 전환 할 수 있습니다.

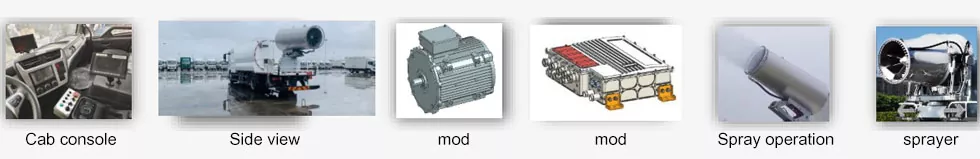

8) 통합 제어 박스는 운전석 오른쪽에 있으며 Wind Cannon 작동 또는 청소 작업의 다양한 동작을 제어하는 ​​데 사용됩니다.

9) 버스 패널. 후면 작업 플랫폼의 오른쪽 하단에 위치한이 제품은 주로 Wind Cannon 작동의 일부 동작을 제어하는 ​​데 사용됩니다.

10) 차량 후면에 카메라가 설치된 컬러 비디오 백미러 시스템과 운전실에 컬러 디스플레이 화면이 설치되어 있습니다. 바람 대포가 작동 할 때는 어린이와의 충돌을 피하기 위해 택시에서 바람 대포의 작동 상태를 모니터링 할 수 있습니다.

11) 물 탱크는 유한 요소 분석을 채택하여 신뢰할 수있는 구조적 강도에 기초하여 경량을 달성합니다. 그것은 대상이 좋은 효과가있는 Aksu 페인트를 표준 적으로 장착하고 있습니다. 물이없는 작동으로 인해 워터 펌프가 손상되는 것을 방지하기 위해 낮은 수위 경보가 설정되어 있습니다.

12) 스프레이 시스템은 새로 설계된 "총알 모양의 에어 포일 가이드 가이드 펠러 윈더 윈더 윈더 윈드 캐논"을 채택합니다. 총알 모양의 가이드 내부 콘과 아크 형 안내판의 조합은 바람 튜브에서 공기 흐름의 효율적인 변환을 보장합니다. , 에너지 손실을 줄이고 연료 소비를 줄입니다.

13) 팬 속도는 다른 스프레이 거리의 요구를 충족시키기 위해 "표준"과 "강한"이라는 두 가지 모드로 나뉩니다.

14) 액세서리는 고도로 구성되어 있으며 주요 부품은 우수한 품질과 높은 신뢰성을 가진 잘 알려진 브랜드를 사용합니다. 섀시는 Geely Yuancheng이 생산 한 전기 자동차 섀시를 채택하며, 상단 모터, 컨트롤러, 유압 펌프 및 메인 오일 라인 호스는 모두 잘 알려진 브랜드 제품입니다.

15) 여러 안전 보호 장치 및 경보 시스템이 장착되어 있습니다. 각 센서는 상단 모터의 작동 상태를 실시간으로 모니터링합니다 : 워터 탱크 수위, 모터 속도, 디스플레이 화면에 정보를 표시하며 적시에 결함 경고; 운전실의 카메라와 컬러 디스플레이 화면은 운영자가 충돌을 피하기 위해 윈드 ​​캐논의 상태를 실시간으로 모니터링하도록 촉진합니다. 경고 조명, 안전 스티커, 작업 음악 및 기타 여러 방법을 통해 보행자에게주의를 기울여주의를 기울여주의를 기울여야합니다.

16) 손쉬운 유지 보수, 차량의 다양한 드레인 볼 밸브, 에어 밸브, 유압 밸브, 솔레노이드 밸브 등은 직원이 작동하고 수리하기에 편리한 위치로 배열됩니다. 17) 스프레이 장치 : 분무 감소, 침착 함 바람의 스프레이 거리 ≥100m, 스프레이 흐름 ≥100L/분, 피치 각도 -10 ° ~ 60 °, 회전 각도 -90 ° ~ 90 °, 노즐 수 50.

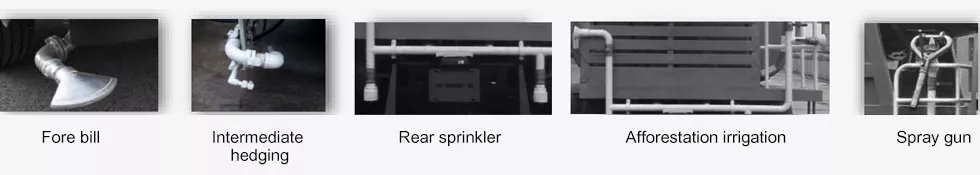

18) 전면 오리 빌 : 도로 표면을 청소하는 데 사용, 플러싱 흐름 970L/분, 플러싱 너비 ≥10m.

19) 중간 카운터 헤지 : 도로 표면을 청소하는 데 사용, 플러싱 유량 620L/분, 플러싱 폭이 ≥24m.

20) 후면 스프링클러 : 분무 감소, 스프링 링 흐름 530L/분, 스프링 링 너비 스프레이에 사용

≥14m.

21) 녹색 관개 : 녹색 관개, 뿌린 흐름 860L/분, 스프레이 너비 ≥14m에 사용됩니다.

22) 스프레이 건 : 광고판, 보조 소방 등을 청소하기 위해 물 흐름 650 L/분, 범위 ≥50m.
