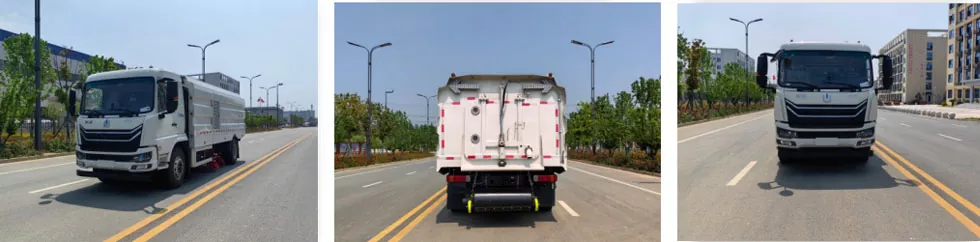

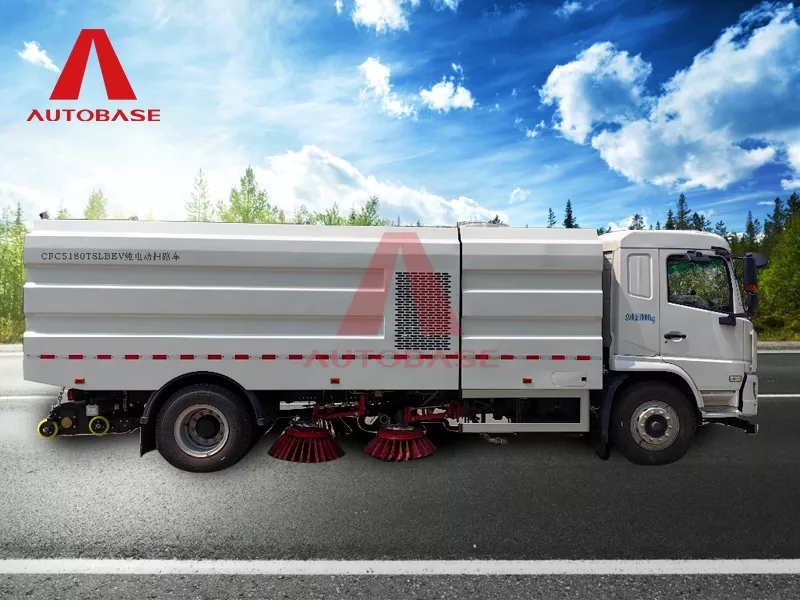

18 톤의로드 스위퍼

1) Pure Electric Washing and Sweeping Vehicle은 회사 (위생 산업 표준의 리더)가 새로 개발 한 차세대 위생 기계 18 톤로드 스위퍼입니다. 차량은 강력한 전력, 강력한 운반 능력 및 배출량이 없으며 고급 구조는 스위핑, 흡입 및 세척을 결합하여 우수한 작동 효과를 결합합니다. 한 번의 수술, 3 개의 수확, 도로 청소, 도로 표면의 고압 청소, 쓰레기 및 하수 수집이 한 번에 완료됩니다. 이 세척 및 스윕 기능은 보이지 않는 쓰레기 청소의 작동 장애를 해결하고, 소스에서 도로 먼지를 억제하며, 도로 표면의 원래 색상을 복원합니다.

2) 섀시는 Geely Remote Commercial Vehicle Co., Ltd의 18 톤로드 스위퍼 2 급 트럭 섀시를 채택합니다. 전체 차량에는 고급 구성이 장착되어 있으며 모터, 배터리 및 전자 제어는 업계 최초의 브랜드 어셈블리 차량을 채택합니다. 설계. 제동 에너지 복구, 통합, 다단계 충격 흡수 설계, 초 저속 안정성 제어 (0.5km/h), 듀얼 소스 조향, 지능형 안전 이동 및 기타 인간화 기능이있어 새로운 편안한 운전 경험과 같은 새로운 편안한 운전 경험을 실현했습니다. 높은 안정성, 높은 신뢰성 및 저음.

3) 섀시 모터는 반응 방지 모터 박스 구조를 갖춘 영구 자석 동기 모터를 채택하여 박스 내부에 응축이 효과적으로 형성되는 것을 방지 할 수 있습니다. 모터가 교대로 뜨겁고 차가워지면 응축으로 인한 고전압 시스템 고장을 효과적으로 피할 수 있습니다. 조립하는 것이 간단하고 신뢰할 수 있으며 습도 및 비와 같은 가혹한 환경에서 정상적으로 작동 할 수 있습니다.

매개 변수

4) 섀시 배터리 : CATL (배터리 셀, 배터리 모듈, 배터리 관리 시스템이 배터리 팩을 구성하는 원래 배터리 팩을 채택합니다. 배터리 보호 수준이 높으며 (IP68) 국내 고급 레벨에 있습니다. 내화성, 방수, 압출 방지 및 폭발성이 될 수 있습니다. 안전성이 높고 서비스 수명이 길고 신뢰성이 높습니다.

5) 차량은 흡입 및 스위핑의 작동 원리를 사용하여 습식 먼지 제거와 함께 도로 표면을 청소하고 유지 관리합니다. 작업 장치는 도로의 왼쪽과 오른쪽에서 청소를 용이하게하기 위해 "Central 4-Disc 브러시 + 후면 흡입 노즐"의 대칭 배열을 채택합니다. 기동성이 우수한 특성, 저 에너지 소비, 저음, 고효율, 저가 비용 및 빠른 작동 속도의 특성을 가지고 있습니다.

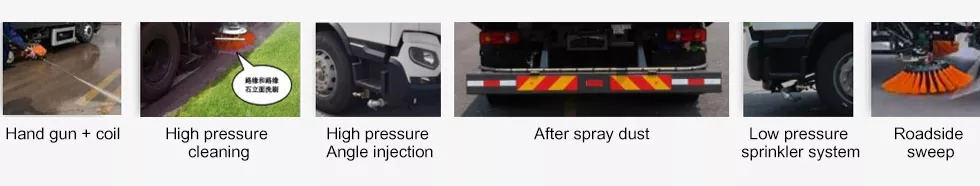

6) 고압 물 시스템은 주로 도로 세척, 스프레이 먼지 감소 (선택 사항), 박스 자체를 실현할 수있는 수 필터, 고압 펌프, 수질 밸브, 핸드 헬드 스프레이 건, 파이프 라인 등으로 구성됩니다. 청소, 핸드 헬드 스프레이 건 세척, 전면 고압 앵글 스프레이 (선택 사항) 및 기타 기능.

7) 스윕 디스크의 먼지 억제 시스템은 다이어프램 펌프, 노즐 및 파이프 라인으로 구성됩니다. 주로 스윕 브러시 앞에 정렬 된 노즐로 물 안개를 뿌려 먼지 억제를 달성합니다. 일반적으로 도로 청소 작업 모드에서 사용되며, 이는 도로 청소 작업 중에 교반 된 먼지를 효과적으로 줄이고 작업 효율을 향상시킬 수 있습니다.

8) 박스 바디에는 깨끗한 워터 박스 바디와 쓰레기통 본체가 포함되어 있습니다. 깨끗한 워터 박스 바디는 고강도 탄소강으로 용접되며 내부에는 부드러운 표면과 고강도가있는 Aksu 항-대안 스프레이 기술로 처리됩니다. 쓰레기통 본체는 스테인레스 스틸 플레이트로 용접되어 있으며 "큰 아크 표면 + 골판지 구조"의 성숙한 과정을 채택합니다. 쓰레기통의 뒷문은 폼 고무 밀봉 스트립과 일치하는 "실린더 + 슬라이드 + 잠금 고리"잠금 장치를 채택하고 밀봉 테스트를 통과하여 물 누설의 숨겨진 위험을 제거합니다. 박스의 전반적인 성능은 우수하며 품질은 신뢰할 수 있습니다.

9) 팬 모터의 정격 속도가 2600r/min 인 경우, 정격 전력은 50kW입니다. 팬 모터 및 팬 임펠러 샤프트의 출력 샤프트는 직접 플러그인 유형이며, 임펠러는 효율적인 출력 및 전력 손실 감소로 모터에 의해 직접 회전합니다.

10) 오일 펌프 모터 : 직접 구동 유압 오일 펌프. 모터가 1500R/분으로 평가되면 정격 전력은 5.5kW, 에너지 소비는 낮고, 무게는 가볍고, 온도 상승이 낮고, 시스템 효율이 높고, 손실이 낮고, 신뢰성이 높고, 신뢰성이 높고, 신뢰할 수 있습니다. 유지 보수 비용은 낮습니다.

11) 7.1 원심 팬이 사용되며, 이는 고효율, 저음, 평면 성능 곡선 및 넓은 고효율 영역의 특성을 갖는다. 팬 임펠러는 CFD 시뮬레이션에 의해 최적화되며 원뿔형 전면 디스크 구조와 전방 모양의 블레이드를 채택하며, 이는 우수한 공기 역학적 효율을 갖습니다. 블레이드, 임펠러 및 임펠러는 높은 강도와 ​​우수한 일관성을 갖춘 저금소 구조 강철로 스탬프됩니다. 임펠러와 Volute는 특수 용접 툴링을 사용하여 위치 및 용접되며 프로세스는 신뢰할 수 있습니다. 각 임펠러는 엄격한 과속 테스트 (설계 속도의 15%를 초과)를 겪어야하며, 동적 균형 수준은 G2.5이며 임펠러의 원활한 작동을 보장합니다. 성숙한 기술과 안정적인 운영을 갖춘 Zoomlion Brand Road 스위퍼의 중요한 장기 액세서리 중 하나입니다.

12) 유압 시스템의 핵심 구성 요소는 고급 기술, 높은 제품 신뢰성, 우수한 밀봉 및 시스템 고장 속도가 낮은 업계의 잘 알려진 브랜드에서 나온 것입니다. 13) 유압 시스템의 핵심 구성 요소는 고급 기술, 높은 제품 신뢰성, 우수한 밀봉 및 낮은 시스템 고장 속도를 갖춘 업계의 잘 알려진 브랜드에서 나온 다음 6 가지 측면에 주로 반영됩니다.

유압 밸브 그룹은 잘 알려진 국내 브랜드 유압 중첩 밸브를 채택합니다.이 밸브는 긴 서비스 수명, 높은 안정성 및 안정성, 낮은 시스템 고장 속도, 쉽게 식별 및 유지 보수, 고도로 통합 된 밸브 그룹 어셈블리, 빠른 작업 응답, 우수한 시스템을 갖습니다. 유지 가능성, 운전실에서 원격으로 작동 할 수 있습니다.

유압 시스템은 유압 액츄에이터의 정확한 속도 제어, 부드러운 동작, 작은 충격력, 장비의 서비스 수명을 연장하고 장비 고장 속도를 줄입니다.

유압 파이프 라인은 독일의 표준 밀봉 구조를 채택하며, 이는 누출이없는 우수한 내진 저항성과 높은 신뢰성 밀봉 효과를 갖는다.

유압 파이프 라인의 내부 표면은 산 세척 및 고온 및 고압 플러싱 처리 공정의 여러 사이클을 채택하며, 유압 시스템 오일 회로는 오일 흡입 여과의 이중 여과 모드를 채택하여 오일 복귀 여과를 위해 시스템 오일 회로, 밸브 코어 정체, 유압 오일 유화 및 기타 시스템 고장 감소.

⑤ 유압 파이프 라인은 파이프 라인 손실, 높은 신뢰성 및 아름다운 레이아웃과 함께 부드러운 파이프와 하드 파이프의 조합을 채택합니다.

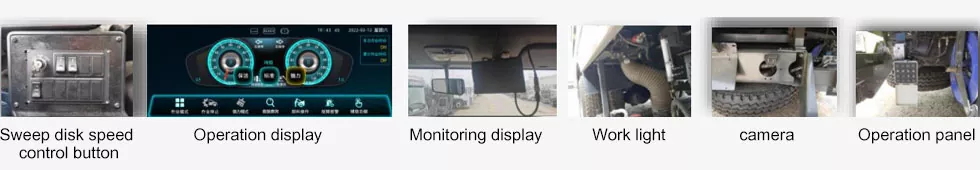

유압 시스템은 전체 기계가 전원을 잃을 때 유압 시스템이 여전히 작동 할 수 있도록 비상 수동 펌프 보조 시스템 설계를 추가했습니다. 14) 차량은 "Display Screen + Controller + CAN 버스 작동 패널"의 제어 모드를 채택합니다. 작업이 시작되고 정지되면 모터 속도 제어, 흡입 노즐 리프팅, 스위핑 디스크 리치 및 기타 작동 장치는 모두 한 버튼으로 제어됩니다. 작동하기 쉽습니다. 차량 작동은 3 개의 작동 장치에 의해 실현되며, 그 중 2 개는 운전실에 있으며 1 개는 차량 후면 오른쪽의 작동 패널에 있습니다.
