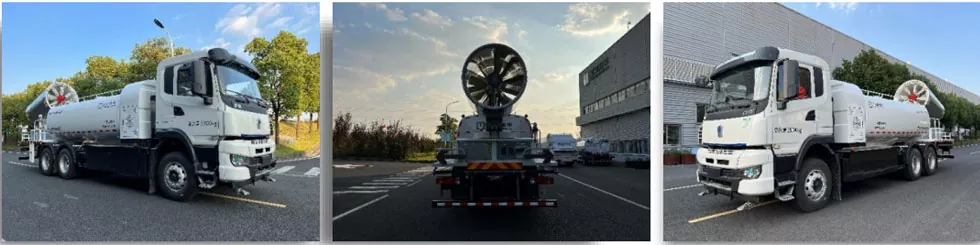

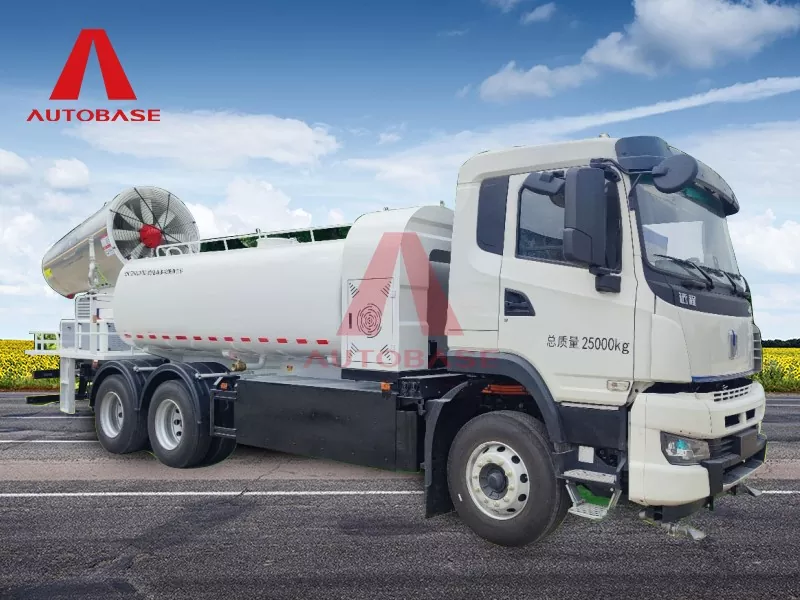

25 톤의 다기능 먼지 억제 차량

1) 스프레이 먼지 억제 및 청소와 같은 여러 기능을 실현할 수 있습니다. 스프레이 시스템은 강한 바람, 양호한 원자화 효과 및 넓은 범위를 가지고 있습니다. 저압 세정 시스템에는 전면 오리 빌 플러싱, 중앙 콘 노즐 플러싱, 후방 급수, 후방 녹색 관개 및 후면 작동 물 대포가 장착되어 있습니다.

2) 섀시는 25 톤의 다기능 먼지 억제 차량 Geely Remote Co., Ltd.가 생산 한 2 등급 차량 섀시로 수정되며, 기동성, 281.91kWh의 섀시 전력 및 고 에너지 밀도가 높습니다. 이 섀시는 현재 중국에서 가장 진보되고 안정적인 전기 상업용 차량 섀시입니다.

3) 섀시 모터는 80kW의 정격 전력과 1270r/분의 정격 속도로 120/180/CRRC Times 모터를 채택합니다.

4) 워터 탱크의 총 부피는 10.3m³이고 유효량은 9.9m³입니다. Q235B 고품질 탄소강으로 만들어진 탱크 바디 재료 두께는 5mm, 헤드 두께는 5mm이며 탱크는 용접됩니다. 유한 요소 분석은 신뢰할 수있는 구조적 강도에 기초하여 경량을 달성하는 데 사용됩니다. 표준 Zhanchen Paint는 좋은 반응 효과가 좋습니다.

5) 윈드 건 급수 공급 및 저압 물 회로는 워터 펌프를 공유합니다. 새로 설계된 "총알 모양의 에어 포일 가이드 저 잡기 임펠러 윈더 풍력 총"은 스프레이 거리가 최대 120m이고 피치 각도 범위는 -10 ° ~ 60 °로 작동 노이즈 및 고효율이 낮습니다.

6) 저압 세정 시스템. 저압 워터 펌프는 모터에 의해 구동되며 전원은 섀시를 통해 취하지 않으므로 작동 속도는 제한되지 않습니다. 전면 오리 빌, 중앙 원뿔 플러시 노즐, 후면 스프링클러, 후방 관개 및 물총 기능이 장착되어 다양한 작업 조건의 요구를 충족시킵니다.

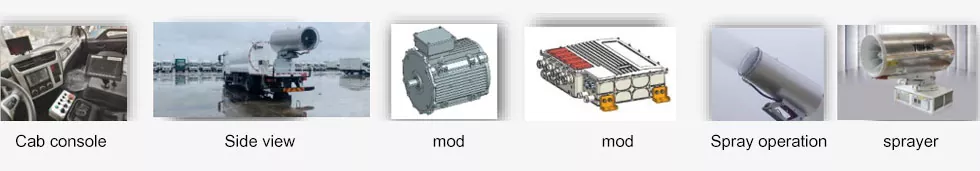

7) 차량은 "버스 배포 제어, 차량 내 권한 할당 및 다중 점 운영"을 채택합니다. 운전실의 통합 제어 박스 및 디스플레이 스크린은 차량의 모든 작동 기능을 제어 할 수 있습니다. CAB 외부의 일부 작업 제어를 수행 해야하는 경우 작동을 위해 "리모콘"또는 "버스 패널"으로 전환 할 수 있습니다.

매개 변수

8) 통합 제어 박스는 운전석 오른쪽에 위치하고 있으며 폭파 작업 또는 청소 작업의 다양한 동작을 제어하는 ​​데 사용됩니다. 9) 버스 패널은 후면 작업 플랫폼의 오른쪽 하단에 있으며 주로 블라스팅 작업의 동작을 제어하는 ​​데 사용됩니다.

10) 차량 후면에 카메라가 설치된 컬러 비디오 백미러 시스템과 운전실에 컬러 디스플레이 화면이 설치되어 있습니다. 블라스팅 작업이 진행될 때, 충돌을 피하기 위해 CAB에서 폭발 대포의 작동 상태를 모니터링 할 수 있습니다.

11) 물 탱크는 유한 요소 분석을 채택하여 신뢰할 수있는 구조적 강도에 기초하여 경량을 달성합니다. 그것은 표준적으로 Aksu 페인트가 장착되어 있으며 좋은 반응 효과가 우수합니다. 물이없는 작동으로 인해 워터 펌프가 손상되는 것을 방지하기 위해 낮은 수위 경보가 설정되어 있습니다.

12) 스프레이 시스템은 새로 설계된 "총알 모양의 에어 포일 가이드 저 잡기 임펠러 윈더 윈더 윈드 대포"를 채택합니다. 총알 모양의 가이드 내부 콘과 아크 형 안내판의 조합 설계는 바람 튜브에서 공기 흐름이 효율적으로 변환되어 에너지 손실과 연료 소비를 줄입니다.

13) 팬 속도는 다른 스프레이 거리의 요구를 충족시키기 위해 "표준"과 "강한"이라는 두 가지 모드로 나뉩니다.

14) 액세서리는 고도로 구성되어 있으며 주요 부품은 우수한 품질과 높은 신뢰성을 가진 잘 알려진 브랜드를 사용합니다.

섀시는 Geely Remote가 생산하는 전기 차량 섀시를 채택하며 상단 모터, 컨트롤러, 유압 펌프 및 메인 오일 라인 호스는 모두 잘 알려진 브랜드 제품입니다.

15) 여러 안전 보호 장치 및 경보 시스템이 장착되어 있습니다. 각 센서는 상단 설치의 작동 상태를 실시간으로 모니터링합니다 : 워터 탱크 수위, 모터 속도, 디스플레이 화면에 정보가 표시되고 적시에 결함 경고; 운전실의 카메라와 컬러 디스플레이 화면은 운영자가 충돌을 피하기 위해 윈드 ​​캐논의 상태를 실시간으로 모니터링하도록 촉진합니다. 경고 조명, 안전 스티커, 작업 음악 및 기타 여러 방법을 사용하여 보행자에게주의를 기울여 피하기 위해주의를 기울입니다. 16) 쉬운 유지 보수. 차량의 다양한 배수구 볼 밸브, 에어 밸브, 유압 밸브, 솔레노이드 밸브 등은 모두 직원이 작동하고 수리하기에 편리한 위치로 배열됩니다.

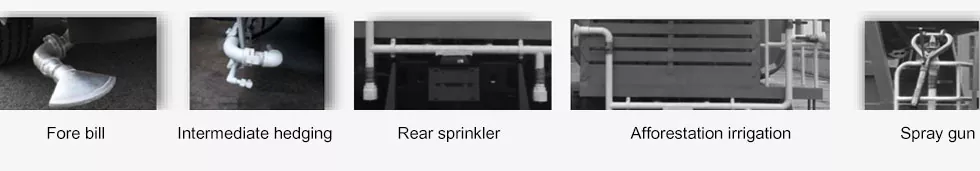

17) 다양한 기능. 차량에는 고성능 스프레이 시스템과 오리 빌 플러싱, 콘 노즐 헤징, 리어 스프링클러 노즐, 녹색 관개 노즐 및 워터 건을 포함한 완전한 수분이 낮은 저압 세정 기능이 장착되어 있습니다.

18) 스프레이 장치 : 스프레이 먼지 감소, 정적 바람의 스프레이 거리 ≥120m, 스프레이 흐름 ≥120L/분, 피치 각도 -10 ° ～ 60 °, 회전 각도 -90 ° ～ 90 °, 노즐 수 50.

19) 프론트 오리 빌 : 도로 표면을 청소하는 데 사용, 플러싱 흐름 970L/분, 플러싱 너비 ≥10m.
